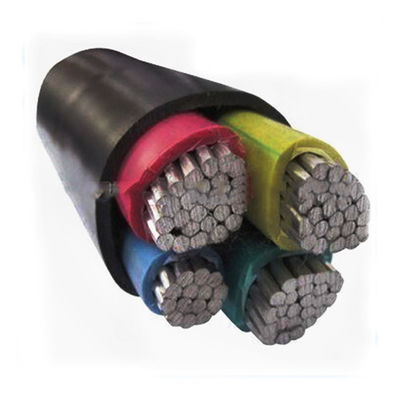

XLPEポリ塩化ビニールの絶縁材185のSqmm 240 Sqmm LVの送電線

XLPEポリ塩化ビニールの絶縁材185のSqmm 240 Sqmm LVの送電線

  • XLPEポリ塩化ビニールの絶縁材185のSqmm 240 Sqmm LVの送電線
  • XLPEポリ塩化ビニールの絶縁材185のSqmm 240 Sqmm LVの送電線
  • XLPEポリ塩化ビニールの絶縁材185のSqmm 240 Sqmm LVの送電線
  • XLPEポリ塩化ビニールの絶縁材185のSqmm 240 Sqmm LVの送電線
XLPEポリ塩化ビニールの絶縁材185のSqmm 240 Sqmm LVの送電線
商品の詳細:
起源の場所: 河南
ブランド名: Sanwu
証明: ISO CCC
モデル番号: Alの送電線-04
お支払配送条件:
最小注文数量: 1000M
価格: Negotiable
パッケージの詳細: 木のドラム1100*400*700*900mm
受渡し時間: 1-15days
供給の能力: 1日あたりの200トン
連絡先
詳細製品概要
コンダクター材料:: アルミニウム 絶縁材:: XLPE/PVC
ジャケット: XLPE、ポリ塩化ビニールまたはPE 適用: の構造産業
色: 標準によって 評価される電圧: 0.6/1kV
ハイライト:

240 Sqmmの低電圧の電気ケーブル

,

240 Sqmm LVの送電線

,

185 Sqmm LVの送電線

185 sqmm 240のsqmm XLPEはポリ塩化ビニールをおおったアルミニウム低電圧の送電線を絶縁した



適用:

このプロダクトは評価される電圧(U0/U) 0.6/1.0KVラインの送電そして配分ラインのために適している。

技術的な変数:

ケーブルが普通動いているとき、コンダクターの最高温度は90℃である;そして250 ℃は時短絡ある(最高。最後の5sは)起こる。

取付けの周囲温度は0度より下がらない。

最低の曲げ半径は12 Dである(「D」はケーブルの直径を示す)

  • 完全なケーブル:
    • 1つの段階のコンダクターおよび1の中立コンダクターは突き出された架橋結合されたポリエチレン(XLPE)と絶縁されるおよび突き出された高密度架橋結合されたポリエチレン(HDXLPE)とjacketed
    • ねじられたケーブルは複式アパートアセンブリを形作る
    • ANSI/ICEA標準的なS-81-570に従って製造され、テストされて
    • 指定されたとき、ケーブルはUL 854に従って作り出され、タイプUSE-2ケーブルとしてリストされている
  • コンダクター:
    • クラスBはアルミニウム1350-H19会合をASTM B231かB786の条件圧縮した
  • 絶縁材及びジャケット:
    • 絶縁材はである突き出された黒い架橋結合されたポリエチレン(XLPE)
    • ジャケットは突き出された高密度架橋結合されたポリエチレンで、ASTM D1248のタイプIIIの条件を満たす
    • 段階のコンダクターは黒く、3黄色い縞によって識別される中立コンダクターは黒い突き出た。

Jacketedアルミニウム二重コンダクターの地下の送電線の特徴および利点:

  • 絶縁材/ジャケット システム保護の高度を絶縁材の損傷に対して提供するため
  • NEC従う適用のために、最高のコンダクターの作動の臨時雇用者はぬれたか乾燥した位置の90°Cである
  • ICEAの指定に従ってぬれたか乾燥した位置の90°Cの温度の非コード従う取付けのためにまた適した

Jacketedアルミニウム二重コンダクターの地下の送電線の塗布:

  • 600ボルトまたはより少しで作動する地下システムの使用のために意図されている。

Jacketedアルミニウム二重コンダクターの地下の送電線の選択:

  • アルミニウム1350-H16コンダクター
  • 銅のコンダクター
  • 他の中立同一証明方法
  • CDCは管及びケーブルを結合した
  • Reelessのパッケージ
  • PE Insulated/HDPE Jacketed評価される75°CのタイプUD-S
  • UL 44ごとのタイプUSE-2

単心ケーブル

わずかな横断面 絶縁材のわずかな厚さ 外装のわずかな厚さ およそ。ケーブルの全面的な直径 ケーブルのおおよその重量 コンダクターDCの抵抗 テスト電圧 現在のケーブル
空気 土で埋められる
CU AL CU AL CU AL CU AL
² mmの mm mm mm Kg/km Kg/km Ω/km Ω/km kv/5min
1*1.5 0.7 1.5 6 53 53 ≤12.1 ≤12.1 3.5 26 26 33 32
1*2.5 0.7 1.5 6 68   ≤7.41 3.5 34 43
1*4 0.7 1.5 7 87 64 ≤4.61 ≤7.41 3.5 44 35 56 42
1*6 0.7 1.5 7 110 73 ≤3.08 ≤4.61 3.5 56 45 70 54

2つの中心ケーブル

わずかな横断面 絶縁材のわずかな厚さ 外装のわずかな厚さ およそ。ケーブルの全面的な直径 ケーブルのおおよその重量 コンダクターDCの抵抗 テスト電圧 現在のケーブル
空気 土で埋められる
CU AL CU AL CU AL CU AL
² mmの mm mm mm Kg/km Kg/km Ω/km Ω/km kv/5min
2*2.5 0.7 1.8 11.8 151 118 ≤7.41 ≤12.1 3.5 26 20 35 27
2*4 0.7 1.8 12.7 198 146 ≤4.61 ≤7.41 3.5 34 27 45 36
2*6 0.7 1.8 13.7 250 173 ≤3.08 ≤4.61 3.5 43 35 57 46
2*10 0.7 1.8 16.3 374 245 ≤1.83 ≤3.08 3.5 60 47 77 59

3つの中心ケーブル

わずかな横断面 絶縁材のわずかな厚さ 外装のわずかな厚さ およそ。ケーブルの全面的な直径 ケーブルのおおよその重量 コンダクターDCの抵抗 テスト電圧 現在のケーブル
空気 土で埋められる
CU AL CU AL CU AL CU AL
² mmの mm mm mm Kg/km Kg/km Ω/km Ω/km kv/5min
3×1.5 0.7 1.5 10 145 - ≤12.1 - 3.5 20 - 27 -
3×1.6 0.7 1.5 11 185 140 ≤7.41 ≤12.1 3.5 26 20 35 27
3×4 0.7 1.5 12 250 175 ≤4.61 ≤7.41 3.5 34 27 45 36
3×6 0.7 1.5 13 320 210 ≤3.08 ≤4.61 3.5 43 35 57 46
3×10 0.7 1.5 15 450 260 ≤1.83 ≤3.08 3.5 60 47 77 59

4つの中心ケーブル

わずかな横断面 絶縁材のわずかな厚さ 外装のわずかな厚さ およそ。ケーブルの全面的な直径 ケーブルのおおよその重量 コンダクターDCの抵抗 テスト電圧 現在のケーブル
空気 土で埋められる
CU AL CU AL CU AL CU AL
² mmの mm mm mm Kg/km Kg/km Ω/km Ω/km kv/5min
4×4 0.7 1.5 13 253 155 ≤4.61 ≤7.41 3.5 34 27 45 36
4×6 0.7 1.5 14 337 184 ≤3.08 ≤4.61 3.5 43 35 57 46
4×10 0.7 1.5 16 501 258 ≤1.83 ≤3.08 3.5 60 47 77 59
