高力電流を通された鋼線はACSRのコンダクター ケーブルをreinforeced

高力電流を通された鋼線はACSRのコンダクター ケーブルをreinforeced

  • 高力電流を通された鋼線はACSRのコンダクター ケーブルをreinforeced
  • 高力電流を通された鋼線はACSRのコンダクター ケーブルをreinforeced
  • 高力電流を通された鋼線はACSRのコンダクター ケーブルをreinforeced
高力電流を通された鋼線はACSRのコンダクター ケーブルをreinforeced
商品の詳細:
起源の場所: 河南
ブランド名: Sanwu
証明: ISO CCC
モデル番号: ACSRのコンダクター
お支払配送条件:
最小注文数量: 1000M
価格: Negotiate
パッケージの詳細: 木のドラム
受渡し時間: 1-15days
支払条件: L/C、T/T
供給の能力: 1日あたりの200トン
連絡先
詳細製品概要
名前: ACSR芯線 導体: アルミ鋼
絶縁: ヴァルテージ: 0.6/1kV
応用: オーバーヘッド サイズ: 336.4Mcm
ハイライト:

9.81mm2 ACSRの中心ワイヤー

,

8 Mcm ACSRの中心ワイヤー

,

9.81mm2 acsrはコンダクターを蓄える

コンダクター Aac/ Aaac/ Acsr/ Acar/ Accc オーバーヘッド裸コンダクター

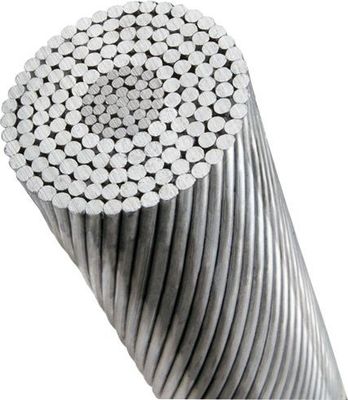

ACSR (Aluminum Conductor Steel Reinforced) は、亜鉛メッキされたスチール コアで構成され、必要に応じてアルミニウム ワイヤとグリースの同心層で囲まれています。

応用:
導体 (AAC および ACSR) は、構造が簡単で、設置とメンテナンスが容易で、低コストであり、伝送容量が大きいなどの優れた特性を備えているため、さまざまな電圧の送電線で広く使用されています。

仕様:
ACSR 裸導体は、次の ASTM 仕様を満たすか、それを超えています。
B-230 アルミ線、電気用 1350-H19
B-231 アルミニウム導体、同心撚り撚り
B-232 アルミニウム導体、同心撚り撚り、被覆スチール強化

(ACSR)
B-341 アルミ導体用アルミ被覆鋼芯線 鋼
強化 (ACSR/AZ)
B-498 アルミ導体用亜鉛メッキ鋼芯線 鉄筋入り(ACSR/AZ)
B-500 亜鉛コーティングおよびアルミニウムコーティングされたアルミ用より線スチールコア導体、スチール強化 (ACSR)

物質的な標準:
1) AAC および ACSR に使用される硬質アルミニウム導体は、標準 GB/T 17048-1997 (IEC 60889:1987 に相当) に準拠しています。
2) ACSR に使用される亜鉛被覆鋼線は、IEC 60888:1987 に準拠しています。
3) 材料規格等、お客様のご要望に応じて製作いたします。
4) BS215、ASTM B232、DIN48204 の規格に準拠した製品も製造できます。



ACSR ASTM テクニカル データシート
コード サイズ セクション 座礁 直径 合計
重さ
定格
最大抵抗
@20℃
アル 合計 アル ケーブル
AWGまたは
MCM
mm² んん んん キロ/キロ kg Ω/km
レン 8 8.37 9.81 6×1.33 1×1.33 3.99 1.33 33.8 340 3.4017
七面鳥 6 13.3 15.48 6×1.68 1×1.68 5.03 1.68 53.7 540 2.1135
白鳥 4 21.15 24.71 6×2.12 1×2.12 6.35 2.12 85.4 846 1.3278
スワナテ 4 21.15 26.52 7×1.96 1×2.61 6.53 2.61 99.7 1067 1.3133
スズメ 2 33.62 39.23 6×2.67 1×2.67 8.03 2.67 136 1289年 0.8343
スペアレート 2 33.62 42.13 7×2.47 1×3.30 8.26 3.3 159 1650年 0.8251
ロビン 1 42.41 49.48 6×3.00 1×3.00 9.02 3 171 1612 0.6621
カラス 1/0 53.51 62.39 6×3.37 1×3.37 10.11 3.37 216 1987年 0.5243
ウズラ 2/0 67.44 78.65 6×3.78 1×3.78 11.35 3.78 273 2401 0.416
3/0 85.02 99.23 6×4.25 1×4.25 12.75 4.25 344 3006 0.3304
ペンギン 4/0 107 125 6×4.77 1×4.77 14.3 4.77 433 3787 0.2618
フクロウ 266.8 135 153 6×5.36 7×1.79 16.09 5.37 507 4330 0.2109
ワックスウィング 266.8 135 143 18×3.09 1×3.09 15.47 3.09 431 3117 0.2119
ヤマウズラ 266.8 135 157 26×2.57 7×2.00 16.31 5.98 547 5113 0.21
オートリッチ 300 152 177 26×2.73 7×2.12 17.27 6.36 614 5755 0.1867
パイパー 300 152 188 30×2.54 7×2.54 17.78 7.62 697 7000 0.1902
マーリン 336.4 171 180 18×3.47 1×3.47 17.37 3.47 544 3931 0.168
リネット 336.4 171 198 26×2.89 7×2.25 18.31 6.74 689 6730 0.1663
オリオール 336.4 171 210 30×2.69 7×2.69 18.82 8.07 784 7865 0.1654
四十雀 397.5 201 213 18×3.77 1×3.77 18.87 3.77 642 4499 0.1421
イビス 397.5 201 234 26×3.14 7×2.44 19.89 7.32 814 7488 0.1411
ラーク 397.5 201 248 30×2.92 7×2.92 20.47 8.77 927 9202 0.1401
ペリカン 477 242 255 18×4.14 1×4.14 20.68 4.14 771 5347 0.1184
ちらつき 477 242 273 24×3.58 7×2.39 21.49 7.16 914 7790 0.1178
477 242 281 26×3.44 7×2.67 21.79 8.03 977 8880 0.1171
めんどり 477 242 298 30×3.20 7×3.20 22.43 9.61 1112 10783 0.1165
ヘロン 500 253 312 30×3.28 7×3.28 22.96 9.84 1162 11090 0.1141
オスプレイ 556.5 282 298 18×4.47 1×4.47 22.33 4.47 899 6233 0.1014
インコ 556.5 282 319 24×3.87 7×2.58 23.22 7.73 1067 8999 0.101
556.5 282 328 26×3.72 7×2.89 23.55 8.66 1140 10019 0.1007
556.5 282 348 30×3.46 7×3.46 24.21 10.39 1298 12606 0.1001
孔雀 605 307 346 24×4.03 7×2.69 24.21 8.03 1161 9771 0.0928
孵りたての 605 307 357 26×3.87 7×3.01 24.54 9.04 1240 11018 0.0925
ティール 605 307 376 30×3.61 19×2.16 25.25 10.82 1398年 13567 0.0919
アヒル 605 307 346 54×2.69 7×2.69 24.21 8.07 1158 10210 0.0944
キングバード 636 322 340 18×4.78 1×4.78 23.88 4.78 1028 7128 0.0895
ルーク 636 322 364 24×4.14 7×2.76 24.82 8.28 1219 10298 0.0883
グロスビーク 636 322 375 26×3.97 7×3.09 25.15 9.27 1302 11427 0.0897
白鷺 636 322 396 30×3.70 19×2.22 25.88 11.1 1471年 14302 0.0876
ガチョウ 636 322 364 54×2.76 7×2.76 24.84 8.28 1218 10730 0.0898
フラミンゴ 666.6 338 382 24×4.23 7×2.82 15.4 8.46 1278 10751 0.0843
カモメ 666.6 338 382 54×2.82 7×2.82 25.38 8.46 1276 11140 0.0587
ムクドリ 715.5 363 422 26×4.21 7×3.28 26.7 9.83 1465 12865 0.0781
赤い羽 715.5 363 445 30×3.92 19×2.35 27.46 11.76 1653年 15649 0.0778
カッコウ 795 403 455 24×4.62 7×3.08 27.74 9.25 1524 12649 0.0719
