| 起源の場所: | 河南 |
| ブランド名: | Sanwu |
| 証明: | ISO CCC |
| モデル番号: | ソーラーケーブル |
| 最小注文数量: | 1000m |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 100メートル/ロール 2ロール/カートン |
| 受渡し時間: | 1-15days |
| 支払条件: | D/A,L/C,D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 1日あたりの200トン |
| 導体: | 銅 | 断熱材: | XLPE/XLPO |
|---|---|---|---|
| コア: | 柔軟なケーブル | キャベルの仕様: | 2.5-185mm2 |
| 色: | 黒と赤 | 標準: | ASTM,BS,AS,DIN,CSA,IEC,GB/T |
| ハイライト: | 太陽光電池ケーブル XLPE 断熱,ソーラー・PVケーブルの銅導体,TUV認定の太陽光ケーブル |
||

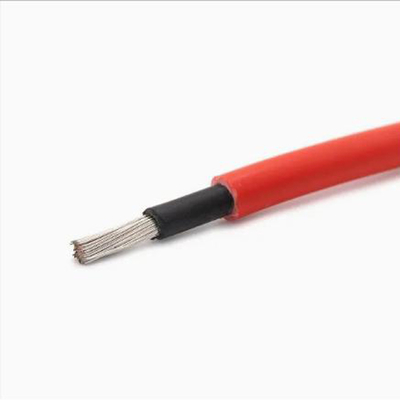

PV アルミニウム PVC 電気 ソーラー 産業用 太陽光発電ケーブル ワイヤー IEC TUV UL 認証
はじめに:
ソーラーケーブルまたはPV（太陽光発電）ワイヤーは、太陽光発電システムにおいて、ソーラーパネルをインバーターやその他の電気部品に接続するために特別に設計されています。これらのケーブルは、太陽光発電設備の設置に関連する、UV放射への長期的な曝露、極端な温度、湿度などの特有の環境条件に耐えるように作られています。
PVソーラーケーブル仕様:
| ストランド |
設計 導体 |
直径 導体 |
定格 電流 |
定格 電圧 |
定格 電流 |
mm No.x ø (mm) |
mm Ω /km |
No.x ø (mm) | |
| mm | VAC/DC | 1.5 | PV-2*1.5 mm² | 1.5 | 30x ø 0.25 | 1.6 | 1.5 | ||
| 30x ø 0.25 | 4.5 | 1000/1800 | 20 | PV-2*2.5 mm² | 2.5 | 低煙密度： | 2.0 | 2.5 | |
| 48x ø 0.25 | 5.3 | 1000/1800 | 30 | PV-2*4.0 mm² | 4.0 | 低煙密度： | 2.6 | 4.0 | |
| 56x ø 0.3 | 6.2 | 1000/1800 | 50 | PV-2*6.0 mm² | 6.0 | 低煙密度： | 3.3 | 6.0 | |
| 81x ø 0.3 | 7.2 | 1000/1800 | 70 | PV-2*10.0 mm² | 10.0 | 低煙密度： | 4.4 | 10.0 | |
| 200x ø 0.25 | 8.3 | 1000/1800 | 95 | PV-2*16 mm² | 16.0 | 低煙密度： | 5.2 | 16.0 | |
| 224x ø 0.3 | 9.5 | 1000/1800 | 140 | 利点: | 有毒ガス排出の排除：ハロゲンフリー組成により、火災時の腐食性酸性ガスの放出を防ぎます。 | 低煙密度： | 60%未満の透過率（IEC 61034）により、避難中の視認性を確保します。 | 25.0 | |
| 196x ø 0.40 | 7.40 | 0.795 | 12.52 | 1000/1800 | 348.51 | 低煙密度： | 35.0 | ||
| 276x ø 0.40 | 9.00 | 0.565 | 14.44 | 1000/1800 | 470.98 | 低煙密度： | 断面積 |
||
| ストランド |
設計 導体 |
直径 導体 |
定格 電流 |
定格 電圧 |
定格 電流 |
mm No.x ø (mm) |
mm Ω /km |
| mm | VAC/DC | 1.5 | PV-2*1.5 mm² | 1.5 | 30x ø 0.25 | 1.6 | |
| 13.9 | 4.5 | 1000/1800 | 20 | PV-2*2.5 mm² | 2.5 | 低煙密度： | 2.0 |
| 8.06 | 5.3 | 1000/1800 | 30 | PV-2*4.0 mm² | 4.0 | 低煙密度： | 2.6 |
| 4.97 | 6.2 | 1000/1800 | 50 | PV-2*6.0 mm² | 6.0 | 低煙密度： | 3.3 |
| 3.52 | 7.2 | 1000/1800 | 70 | PV-2*10.0 mm² | 10.0 | 低煙密度： | 4.4 |
| 2.12 | 8.3 | 1000/1800 | 95 | PV-2*16 mm² | 16.0 | 低煙密度： | 5.2 |
| 1.95 | 9.5 | 1000/1800 | 140 | 利点: | 有毒ガス排出の排除：ハロゲンフリー組成により、火災時の腐食性酸性ガスの放出を防ぎます。 | 低煙密度： |
60%未満の透過率（IEC 61034）により、避難中の視認性を確保します。
|
自己消火性：IEC 60332垂直難燃性試験に合格しています。
腐食リスクの低減：高価なインバーターや監視システムを保護します。
コンプライアンスの徹底：EN 50618、NFPA 70（NEC® 690.31）、およびUKCA規格に適合しています。パッケージング:

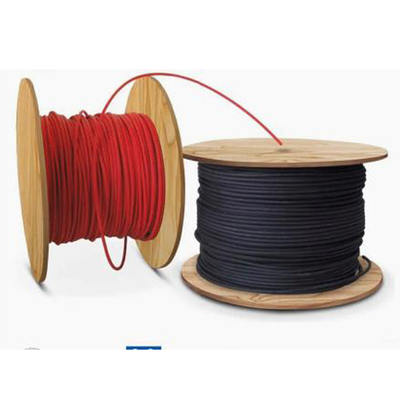

100メートル/ロール。または、お客様の要件に応じて木製ドラムに梱包。
HSコード：8544492100
特性:
周囲温度：60℃
最大導体動作温度：120℃
定格温度：-40～90℃
定格定格：DC：1/1.8KV AC：0.6/1KV
定格電流：33～57A 41～98A
耐候性：耐日光性
用途:
ソーラーケーブル/PVワイヤーの用途
ソーラーパネルとインバーターの接続：最も一般的には、ソーラーパネルからインバーターに接続し、パネルで生成された直流（DC）を交流（AC）に変換して、家庭で使用したり、電力網に供給したりするために使用されます。
DC切断スイッチの接続：ソーラーPVシステムをメンテナンスや安全のために、グリッドまたはバッテリーバンクから手動で切断できるようにするスイッチを接続するために使用されます。
バッテリーバンクの接続：オフグリッドまたはハイブリッドソーラーシステムでは、ソーラーパネルを充電コントローラーとバッテリーに接続します。
包括的なソーラーシステム：住宅用および商業用のソーラーPVシステムの両方に適用でき、システムのコンポーネントを接続しながら、安全性と効率を確保します。
ハロゲンフリー、難燃性、低毒性
D.C. 1500V
最大電圧D.C. 1.8kv
2. 許容周囲温度
-40℃から+90℃まで
3. 最大導体温度
通常動作時120℃
短絡/回路動作時200℃
4. 最小曲げ半径
4XD（注：Dはケーブルの全外径）
5. 最小熱寿命
25年
6. ハロゲンフリー、難燃性
7. 耐候性、UV耐性、オゾン浸食耐性、耐浸透性
なぜ私たちを選ぶのか？
帯電防止コンパウンドが埃の蓄積を防ぎます
メモリーフリーのコイル特性によりキンクを排除
視認性の高い着色により作業現場の安全性を向上
耐摩耗性表面がコンクリートの引きずりに耐えます
あなたのソーラープロジェクトを揺るぎない信頼性で！本日、TÜV認証済みのPVケーブルの無料サンプルをご請求いただき、優れた性能を直接体験してください。
