| 起源の場所: | 河南省 |
| ブランド名: | Sanwu |
| 証明: | ISO |
| モデル番号: | AAAC |
| 最小注文数量: | 5000m |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 処理された木製のドラム/鋼のロール |
| 受渡し時間: | 2週間 |
| 支払条件: | L/C、T/T、ウェスタンユニオン |
| 供給の能力: | 1日あたりの200トン |
| 名前: | すべてのアルミ合金のコンダクター | サイズ: | 1/0 AWG |
|---|---|---|---|
| 証明: | ISO Certification | ボラッジ: | 最大 380kV |
| 標準: | B-230 ASTM AS BS CSA 規格 | 特徴: | 高い引張強度 |
| ハイライト: | AAAC赤 conductorケーブル 25mm2,アルミ合金電導ケーブル 150mm2,保証付きの裸のAAACケーブル |
||

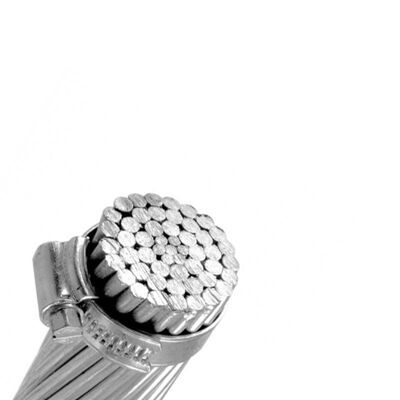

全アルミニウム合金線 (AAAC) は,すべての線がアルミニウム合金線から成る線の製品を指します.電源伝送および配送の分野で使用されるワイヤのタイプに属しますこの製品は主に,高電圧または超高電圧伝送フィールドをカバーする電圧レベルが110kV以上である上空電源線などのシナリオで使用されます [3].アルミ合金材料はシリコンから成る (0.50%~0.60%),マグネシウム (0.65%~0.75%),アルミニウム (98-99%) など,最適化された元素比によって高強度と高導電性のバランスを達成する.製品構造には,単層型と多層型が含まれますアルミマグネシウムシリコンの質量パーセントを調整することで,耐磨性強化が可能である.
サービスパフォーマンス
(1) エリアコンダクターの長期使用温度は70°Cである.
(2) 希少な気候が起こり,重氷地帯の氷床覆蓋率は低く,最低点の最大ストレスは,短時間破壊力の60%を超えない..
(3) 接続管を接続する際には,接続管の隣にある電導管が突出してはならない.そうでなければ,動作電導管に対する力が不均衡になる.接続器を設置した後,接続管は,腐食から保護するために,水分性のある漆塗りで塗らなければなりません..
(4) 設置中,すべての電流の弧降圧は同じでなければならない.ストレスは通常のストレスの10~15%以上です.
裸導体の主要分類AAC (全アルミ導体),AAAC (全アルミ合金導体) またはACSR (アルミ導体鋼強化)AACは頻繁にサポートされ,短期間で都市部で見られる.It is also used in coastal regions where salt in the air can cause corrosion - the all aluminum wire providing corrosion resistance - and specified for use in the railway industry for OHL electrification.AAACは,より大きな機械的耐性が求められ,傾斜特性が低下する場合に指定される傾向があります.ACSRは鋼筋強化により,さらに強度が高く,川を横断するなど,長距離を横断する場所でも使えます.
2/0 AWGのコンストラクションパラメータ 全アルミニウム合金導体
| 定額 面積 | ストランディング | 総体 | 体重 | 格付け | 電気 | 流動 | |
| 直径 | 強さ | 抵抗力 | 格付け* | ||||
| AWG&MCM | mm2 | 違うわ | mm | kg/km | KN 関連品 | オム/km | A について |
| 6 | 13.2 | 7/1.55 | 4.65 | 36.2 | 4.18 | 2.5361 | 69 |
| 4 | 21.1 | 7/1.96 | 5.88 | 57.9 | 6.69 | 1.586 | 93 |
| 2 | 33.5 | 7/2. 7/2.47 | 7.41 | 92 | 10.6 | 0.9987 | 123 |
| 0 | 53.5 | 7/3.12 | 9.36 | 146.8 | 17 | 0.62592 | 165 |
| 2/0 年齢 | 67.3 | 7/3.50 | 10.5 | 184.8 | 20.4 | 0.49738 | 190 |
| 3/0 年齢 | 84.9 | 7/3.93 | 11.79 | 233 | 25.7 | 0.3945 | 219 |
| 4/0 年齢 | 107 | 7/4. 7/4.42 | 13.26 | 294.7 | 32.5 | 0.31188 | 253 |
| 250 | 126 | 19/2 だった91 | 14.55 | 346.7 | 38.8 | 0.26509 | 280 |
| 300 | 152 | 19/3.19 | 15.95 | 416.7 | 46.6 | 0.22059 | 313 |
| 350 | 178 | 19/3.45 | 17.25 | 487.3 | 52 | 0.1886 | 345 |
| 400 | 203 | 19/3.69 | 18.45 | 557.5 | 59.5 | 0.16486 | 375 |
| 450 | 228 | 19/3.91 | 19.55 | 626 | 66.8 | 0.14683 | 402 |
| 500 | 253 | 4分の1912 | 20.6 | 695 | 74.2 | 0.13224 | 429 |
| 550 | 279 | 37/3 だった10 | 21.7 | 766.2 | 83.9 | 0.11995 | 455 |
| 600 | 303 | 37/3 だった23 | 22.61 | 831.9 | 91 | 0.11049 | 478 |
| 650 | 330 | 37/3 だった37 | 23.59 | 905.5 | 94.9 | 0.1015 | 504 |
| 700 | 354 | 37/3 だった49 | 24.43 | 971.2 | 101 | 0.09464 | 525 |
| 750 | 381 | 37/3 だった62 | 25.34 | 1045 | 109 | 0.08796 | 549 |
| 800 | 404 | 37/3 だった73 | 26.11 | 1109 | 116 | 0.08285 | 569 |
| 900 | 456 | 37/3 だった96 | 27.72 | 1250 | 131 | 0.07351 | 612 |
| 1000 | 508 | 37/4 だった18 | 29.26 | 1393 | 146 | 0.06597 | 653 |
| 1250 | 631 | 61/3 だった63 | 32.67 | 1732 | 179 | 0.05306 | 743 |
| 1500 | 759 | 61/3 だった98 | 35.82 | 2082 | 215 | 0.04414 | 827 |
| 1750 | 886 | 61/4 だった30 | 38.7 | 2431 | 251 | 0.03781 | 904 |
(*) 注:上記表で示す電流の定数値は,風速0.6m/s,太陽熱放射線1200ワット/m2を基準とする.周囲温度50°C&導体温度80°C.
応用:
1構造:均質.完全にアルミニウム合金製の糸.鋼のコアがない.
2重量: アルミ合金は鋼よりも密度が低い.重鋼コアがないため,総重量は減少する.
3機械的強度: アルミ合金自体では,ほとんどのライン設計に十分である相当な張力強度を提供します.
4導電性:純アルミニウムよりわずかに低い (合金によって約52-60%IACS).導電性は横切りに均等である.
5. 耐腐蝕性: 優れた. 導体全体が耐腐蝕合金でできています. 鋼とアルミニウム間の二金属 (電磁) 腐食のリスクはありません.
6低圧振動:高熱振動.高熱膨張系数 (CTE) を有する.高電気負荷 (高温) の下で,低圧振動はACSRよりも顕著である.

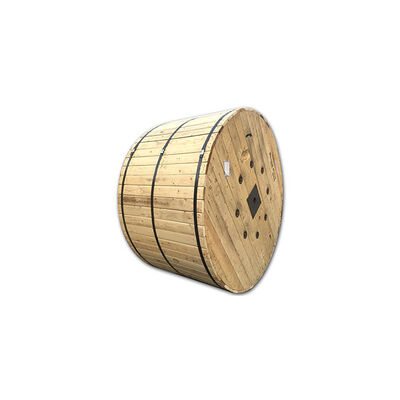

梱包と輸送:
