| 起源の場所: | 河南省 |
| ブランド名: | Sanwu |
| 証明: | ISO |
| モデル番号: | AAAC-1 |
| 最小注文数量: | 5000m |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 処理された木製のドラム/鋼のロール |
| 受渡し時間: | 2週間 |
| 支払条件: | L/C、T/T、ウェスタンユニオン |
| 供給の能力: | 1日あたりの200トン |
| 名前: | オールアルミニウム合金導体(AAAC) | サイズ: | 1/0 AWG |
|---|---|---|---|
| 証明: | ISO Certification | ボラッジ: | 最大 380kV |
| 標準: | B-230 ASTM AS BS CSA 規格 | 特徴: | 高い引張強度 |
| ハイライト: | AAAC電導体の耐腐蝕性,アルミ合金電導体軽量,長距離グリッドAAACワイヤ |
||

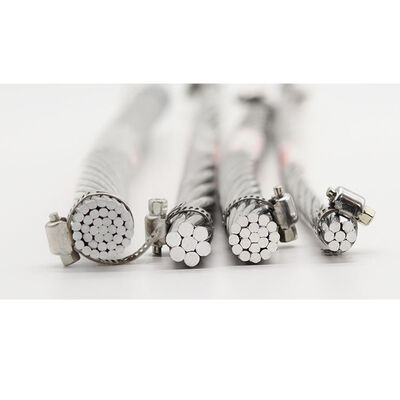

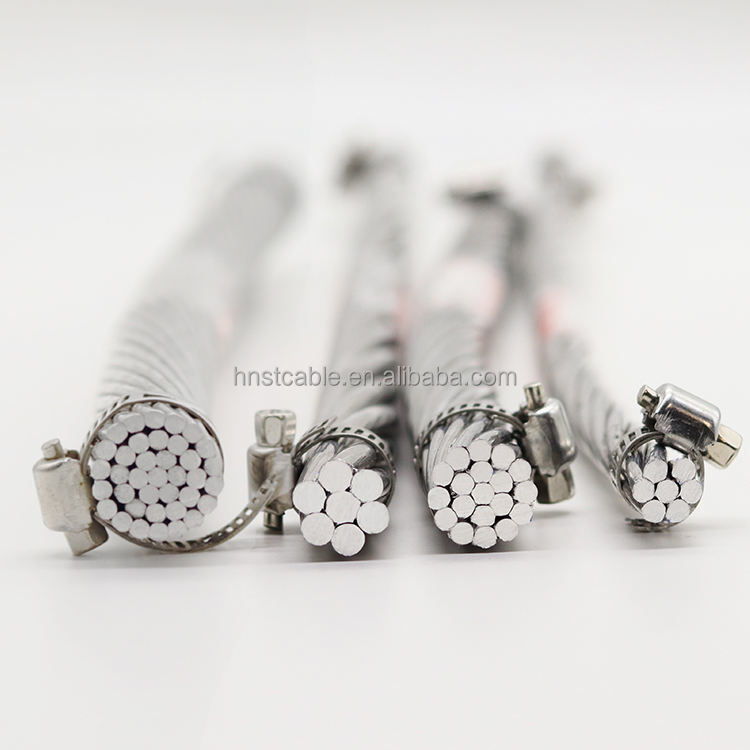

AAACはAll Aluminium Alloy Conductorを略している.これは,中,高,超高電圧伝送および配送ネットワークで広く使用されている空心電源線導体の特殊なタイプである.より一般的なACSR (アルミ導体鋼強化) と異なりAAACは高強度アルミニウム合金で構成され,鋼筋コアがない.
サービスパフォーマンス
(1) エリアコンダクターの長期使用温度は70°Cである.
(2) 希少な気候が起こり,重氷地帯の氷床覆蓋率は低く,最低点の最大ストレスは,短時間破壊力の60%を超えない..
(3) 接続管を接続する際には,接続管の隣にある電導管が突出してはならない.そうでなければ,動作電導管に対する力が不均衡になる.接続器を設置した後,接続管は,腐食から保護するために,水分性のある漆塗りで塗らなければなりません..
(4) 設置中,すべての電流の弧降圧は同じでなければならない.ストレスは通常のストレスの10~15%以上です.
製造プロセス:
すべてのアルミ合金電導体の製造プロセスは,原材料の選択,溶融,描画などのプロセスを含む.アルミ合金の高溶解点のために,アルミ合金を液体状態に溶かすには高温溶融を使用する必要があります.そして,図のようなプロセスを用いて,異なる仕様の電導体を作ります.
2/0 AWGのコンストラクションパラメータ 全アルミニウム合金導体
| 定額 面積 | ストランディング | 総体 | 体重 | 格付け | 電気 | 流動 | |
| 直径 | 強さ | 抵抗力 | 格付け* | ||||
| AWG&MCM | mm2 | 違うわ | mm | kg/km | KN 関連品 | オム/km | A について |
| 6 | 13.2 | 7/1.55 | 4.65 | 36.2 | 4.18 | 2.5361 | 69 |
| 4 | 21.1 | 7/1.96 | 5.88 | 57.9 | 6.69 | 1.586 | 93 |
| 2 | 33.5 | 7/2. 7/2.47 | 7.41 | 92 | 10.6 | 0.9987 | 123 |
| 0 | 53.5 | 7/3.12 | 9.36 | 146.8 | 17 | 0.62592 | 165 |
| 2/0 年齢 | 67.3 | 7/3.50 | 10.5 | 184.8 | 20.4 | 0.49738 | 190 |
| 3/0 年齢 | 84.9 | 7/3.93 | 11.79 | 233 | 25.7 | 0.3945 | 219 |
| 4/0 年齢 | 107 | 7/4. 7/4.42 | 13.26 | 294.7 | 32.5 | 0.31188 | 253 |
| 250 | 126 | 19/2 だった91 | 14.55 | 346.7 | 38.8 | 0.26509 | 280 |
| 300 | 152 | 19/3.19 | 15.95 | 416.7 | 46.6 | 0.22059 | 313 |
| 350 | 178 | 19/3.45 | 17.25 | 487.3 | 52 | 0.1886 | 345 |
| 400 | 203 | 19/3.69 | 18.45 | 557.5 | 59.5 | 0.16486 | 375 |
| 450 | 228 | 19/3.91 | 19.55 | 626 | 66.8 | 0.14683 | 402 |
| 500 | 253 | 4分の1912 | 20.6 | 695 | 74.2 | 0.13224 | 429 |
| 550 | 279 | 37/3 だった10 | 21.7 | 766.2 | 83.9 | 0.11995 | 455 |
| 600 | 303 | 37/3 だった23 | 22.61 | 831.9 | 91 | 0.11049 | 478 |
| 650 | 330 | 37/3 だった37 | 23.59 | 905.5 | 94.9 | 0.1015 | 504 |
| 700 | 354 | 37/3 だった49 | 24.43 | 971.2 | 101 | 0.09464 | 525 |
| 750 | 381 | 37/3 だった62 | 25.34 | 1045 | 109 | 0.08796 | 549 |
| 800 | 404 | 37/3 だった73 | 26.11 | 1109 | 116 | 0.08285 | 569 |
| 900 | 456 | 37/3 だった96 | 27.72 | 1250 | 131 | 0.07351 | 612 |
| 1000 | 508 | 37/4 だった18 | 29.26 | 1393 | 146 | 0.06597 | 653 |
| 1250 | 631 | 61/3 だった63 | 32.67 | 1732 | 179 | 0.05306 | 743 |
| 1500 | 759 | 61/3 だった98 | 35.82 | 2082 | 215 | 0.04414 | 827 |
| 1750 | 886 | 61/4 だった30 | 38.7 | 2431 | 251 | 0.03781 | 904 |
(*) 注:上記表で示す電流の定数値は,風速0.6m/s,太陽熱放射線1200ワット/m2を基準とする.周囲温度50°C&導体温度80°C.
応用:
腐食性環境:海岸線,オフショア風力発電所の接続,化学工業地域
軽量 建設 を 要求 する 地域: 山岳 地形,長距離 の 川 渡り路 (適切な 設計 を 備える),土壌 の 状態 が 悪い 地域.
都市配送線: コンパクト性,美学性 (生地染色がない) と近隣構造への電解腐食の影響の軽減のために評価されています.
森林火災の危険性のある地域: 断層状態では低温の溶けた滴を産生する傾向があるため,より安全とみなされます.
ラインアップグレード/再伝導: 既存の構造を過負荷させずに容量を増やすために,同じ直径の既存のACSR電導体を交換することがあります.慎重に再計算されている場合.
利点:
梱包と輸送:
私達 に つい て
ローヤングサンウケーブル株式会社 (Luoyang Sanwu Cable Co., Ltd) は,いくつかの種類の高低電圧の電線とケーブルのプロフェッショナルメーカーです.私たちの主な製品には,すべてのアルミ導体 (AAC導体) が含まれています.アルミニウム電導鋼筋 (ACSR電導)電気ケーブル,電源ケーブル,合金ケーブル,太陽光ケーブル,制御ケーブル,空中ケーブル,空中用ケーブル (ABCケーブル) と他の多くのケーブルアクセサリー9つの大きなシリーズ,300以上の品種,約2000種類の仕様があります.
