| 起源の場所: | 河南省 |
| ブランド名: | Sanwu |
| 証明: | ISO CCC |
| モデル番号: | ACSR |
| 最小注文数量: | 1000M |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 新しい木製のドラム,ロール,円,または顧客の要求に応じて |
| 受渡し時間: | 1-15日 |
| 支払条件: | L/C、T/T、ウェスタンユニオン、 |
| 供給の能力: | 1日あたりの200トン |
| 名前: | アルミニウム コンダクターの鋼鉄は補強した | 電圧: | 低/中/高電圧 |
|---|---|---|---|
| 応用: | オーバーヘッド | 寸法: | 0.5--1000mm2 |
| サービス: | ODM OEM 受け入れられる | 寿命: | 30年 |
| ハイライト: | ACSR 架空裸線,アルミニウム撚り鋼心強化ケーブル,10kV中圧線用ケーブル |
||

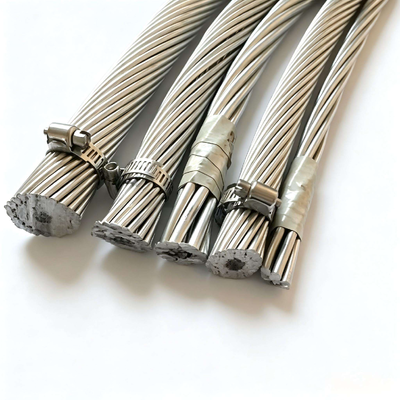

この JL/G1A ACSR 導体は、亜鉛メッキ鋼芯の周囲にアルミニウム線を同心円状に撚り合わせて形成された裸架空ケーブルです。 JL/G1A という名称は、鋼強化アルミニウム導体の中国の標準命名規則に従っており、亜鉛メッキ鋼芯と電気グレードのアルミニウムより線を組み合わせていることを示しています。スチールコアは引張荷重を支え、アルミニウム層は電流を流すため、この導体は 10kV 中電圧の架空配電および送電ルートに適しています。このケーブルは、絶縁体や支持構造に直接取り付けるために絶縁されていない状態で供給され、その複合構造は中程度から長いスパンにわたるたるみの制御に役立ちます。アルミニウムの表面は、一般的な屋外環境での風化に耐える自然酸化層を形成します。
ACSR導体規格
* ASTM B-232 *BS215
* CSAC 61089 * AS/NZS 3607
* DIN 48204 * IEC 61089
*GB/T1179*JIS C3110
仕様
| コード | サイズ (AWG/MCM) | 素線数(mm) | 重量(kg/km) | 定格強度(kg) |
| 薔薇 | 4 | 7*1.96 | 58.3 | 399 |
| 虹彩 | 2 | 7*2.47 | 92.7 | 611 |
| パンジー | 1 | 7*2.78 | 117 | 740 |
| アスター | 2/0 | 7*3.5 | 186 | 1375年 |
ACSR の特徴:

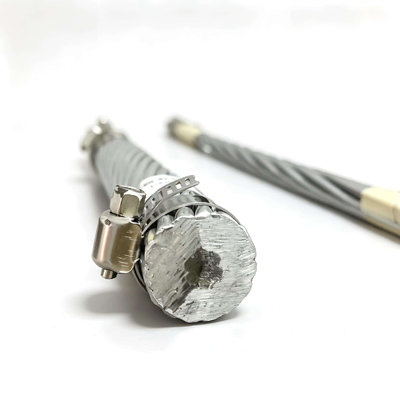

亜鉛メッキ鋼鉄強化コア
コアは亜鉛コーティングされており、大気腐食に耐えると同時に、全アルミニウム導体の到達範囲を超えた架空スパンに必要な引張強度を提供します。
同心撚りアルミニウム層
電気グレードのアルミニウム線は同心円状に撚り合わされて均一な導電経路を形成し、従来の架空線設備で導体を巻き取り、張ったり、張ったりすることができます。
裸のオーバーヘッド構造
絶縁体やサポートハードウェアに直接取り付けるために絶縁なしで提供され、絶縁架空ケーブルと比較して材料の複雑さが軽減されます。
10kV高圧対応
この導体は、10kV クラスの架空配電線および副送電線を対象としており、裸導体の設置と標準的な間隔の慣行が適用されます。
JL/G1A規格指定
導体のサイジングと撚り線は JL/G1A 指定システムに従っており、仕様、調達、標準フィッティングとの互換性の一貫性がサポートされています。
アプリケーション
10kV高圧配電フィーダ
都市、郊外、工業地域の変電所から負荷センターまでの主要な架空フィーダとして使用されます。
地方の電化線
適度なスパンと機械的補強が必要な農業ルートや人里離れたルートに沿って設置されます。
長スパン架空踏切
スチールコアがたるみを制御するマージンを提供する川、谷、道路の交差点に選択されます。
変電所のジャンパーとバスの接続
開閉所および変電所内の内部接続に適用されます。
再導体化と容量アップグレード
既存の 10kV 送電線の老朽化した導体を交換するために使用され、鉄塔や電柱の構造を変更することなく送電能力を向上させます。
当社の技術チームは、お客様の特定のニーズに応じて設計を最適化し、ワイヤーの製造をカスタマイズできます。
梱包と配送:

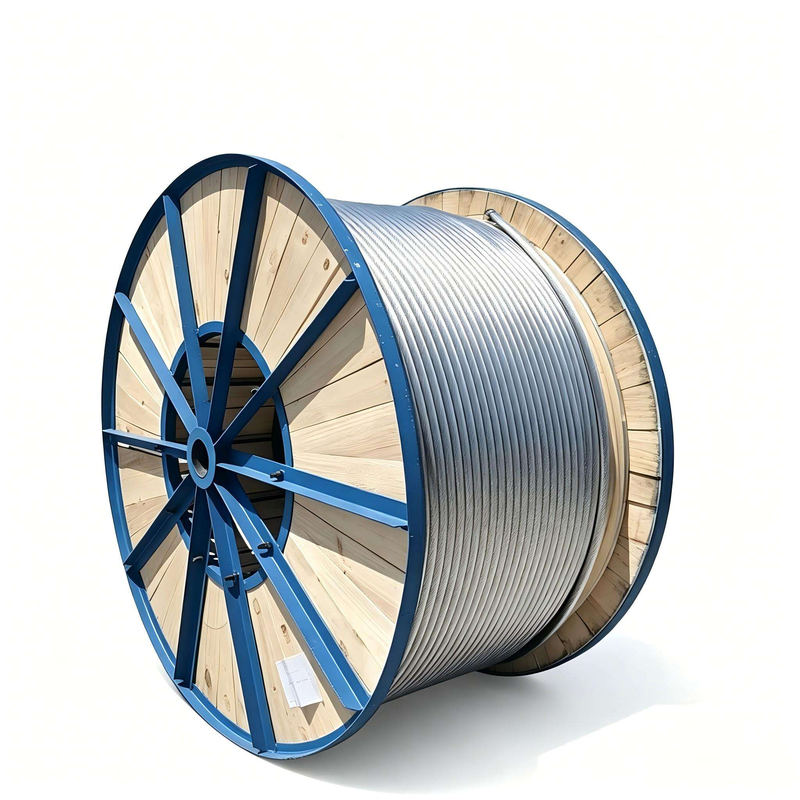

直径1.1m、1.2m、1.6m、1.8m、2.2mなどの木製ドラム。
アルミニウム導体は通常、木製またはスチール製のリールに巻かれており、輸送や取り扱いの際に保護されます。
お客様のご要望に応じて。
インストール中は次の手順に注意してください。
その他の製品:
お客様のご来店
私たちの工場では、海外の顧客との強い関係を育むことに誇りを持っています。外国人のお客様が当社の施設を訪れ、当社の生産プロセスと品質基準を直接体験していただきました。訪問中、彼らは当社の最先端の製造能力、品質への取り組み、熟練した従業員の献身的な姿勢に感銘を受けました。
すべてのワイヤーとケーブルは、EC、SAA CCC、ISO、ASTM、DIN、VED、JIS およびその他の規格に厳密に従って製造されています。ワンメーカーとして、お客様のニーズに合わせた各種特殊ケーブルのカスタマイズサービスも提供可能です。
私たちは常に「品質は顧客を獲得し、評判は利益を生み出す」という企業精神を堅持しており、世界中からの友人の訪問と協力を心から歓迎しています。
