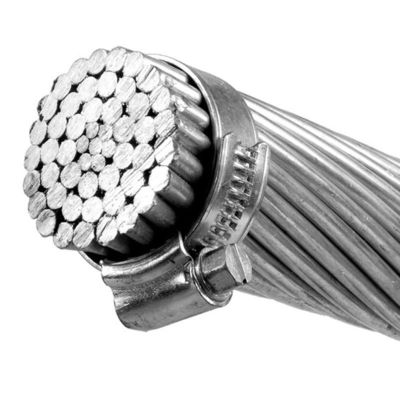

ケーブル構造 AAAC Panther Conductor IEC DIN 規格

ケーブル構造 AAAC Panther Conductor IEC DIN 規格

  • ケーブル構造 AAAC Panther Conductor IEC DIN 規格
ケーブル構造 AAAC Panther Conductor IEC DIN 規格
商品の詳細:
起源の場所: 河南省
ブランド名: Sanwu
モデル番号: AAAC
お支払配送条件:
最小注文数量: 1000M
価格: Negotiate
パッケージの詳細: 非返却できる木/鋼鉄巻き枠
受渡し時間: 1-15days
供給の能力: 1日あたりの200トン
連絡先
詳細製品概要
証明: TUV 材料: 1350合金
応用: ケーブルの構造 率: 0.6/1KV
標準: ASTM、BS、IEC、DIN タイプ: LV
ハイライト:

ケーブル構造 AAAC パンサー コンダクター、IEC AAAC パンサー コンダクター、DIN AAAC パンサー コンダクター

,

IEC AAAC Panther Conductor

,

DIN AAAC Panther Conductor

ケーブル構造 AAAC Panther Conductor IEC DIN 規格



AAAC Panther Conductor は、街路照明、屋外照明、建設用の一時的なサービスなどの低電圧オーバーヘッド サービス アプリケーションに使用されます。



サービス パフォーマンス

(1).架空導体の長時間使用許容温度は70℃です。

(2).まれな気候が発生し、氷の被覆率が低く、重い氷域である状況下では、たるみの最下点でのケーブルの最大応力は、短時間の破壊力の 60% を超えてはなりません。

(3) 導体を接続するとき、接続チューブの横の導体が目立たないようにしてください。そうしないと、操作導体にかかる力が不均衡になります。コネクタを取り付けた後、接続チューブを保護するために防湿ワニスで塗装する必要があります。腐食からそれ。

(4) 設置中、すべての導体のアーク ダウン応力は同じでなければなりません。建物を横切るか、地面に落下する許容距離内では、応力は通常の応力よりも 10 ~ 15% 高くなる可能性があります。





AAAC150mm2 のアプリケーション:

AAAC 150mm2アルミニウム合金導体は、ACSR 構造の鋼に腐食の問題がある可能性がある海の海岸線に隣接する架空配電および送電線に広く使用されています。ACSR の鋼コアの誘導効果が排除され、したがって、ライン。



AAAC 150mmの材料規格

(1).AAC および ACSR に使用される硬質アルミニウム導体は、標準 GB/T 17048-1997 (IEC 60889:1987 に相当) に準拠しています。

(2).ACSR に使用される亜鉛被覆鋼線は、IEC 60888:1987 に準拠しています。

(3).生産は、材料規格などの顧客の要件に応じて手配できます。

オールアルミコンダクターとアルミコンダクタースチール強化の構造



2/0 AWG の電気特性 全アルミニウム合金導体

密度@20ºC 2.70kg/日
温度係数@20°C 0.00360 (℃)
抵抗率@20°C 0.0326 オーム mm2 /m
線形膨張性 23×10-6(℃)



2/0 AWG のサービス条件 すべてのアルミニウム合金導体

周囲温度 -5℃~50℃
風圧 80~130kg/㎡
地震加速度 0.12~0.05g
アイソケラニック レベル 10 – 18
相対湿度 5~100%



2/0 AWG の構造パラメータ すべてのアルミニウム合金導体

公称 領域 座礁 全体 重さ 定格 電気 現時点の
直径 抵抗 評価*
AWG&MCM んん2 号×mm んん キロ/キロ KN Ω/キロ
6 13.2 7/1.55 4.65 36.2 4.18 2.5361 69
4 21.1 7/1.96 5.88 57.9 6.69 1.586 93
2 33.5 7/2.47 7.41 92 10.6 0.9987 123
0 53.5 7/3.12 9.36 146.8 17 0.62592 165
2/0 67.3 7/3.50 10.5 184.8 20.4 0.49738 190
3/0 84.9 7/3.93 11.79 233 25.7 0.3945 219
4/0 107 7/4.42 13.26 294.7 32.5 0.31188 253
250 126 19/2.91 14.55 346.7 38.8 0.26509 280
300 152 19/3.19 15.95 416.7 46.6 0.22059 313
350 178 19/3.45 17.25 487.3 52 0.1886 345
400 203 19/3.69 18.45 557.5 59.5 0.16486 375
450 228 19/3.91 19.55 626 66.8 0.14683 402
500 253 19/4.12 20.6 695 74.2 0.13224 429
550 279 37/3.10 21.7 766.2 83.9 0.11995 455
600 303 37/3.23 22.61 831.9 91 0.11049 478
650 330 37/3.37 23.59 905.5 94.9 0.1015 504
700 354 37/3.49 24.43 971.2 101 0.09464 525
750 381 37/3.62 25.34 1045 109 0.08796 549
800 404 37/3.73 26.11 1109 116 0.08285 569
900 456 37/3.96 27.72 1250 131 0.07351 612
1000 508 37/4.18 29.26 1393 146 0.06597 653
1250 631 61/3.63 32.67 1732年 179 0.05306 743
1500 759 61/3.98 35.82 2082 215 0.04414 827
1750年 886 61/4.30 38.7 2431 251 0.03781 904

(*) 注: 上記の表に記載されている電流定格の値は、風速 0.6 メートル/秒、太陽熱放射 1200 ワット/メートル 2、周囲温度 50°C、導体温度 80°C に基づいています。

ケーブル構造 AAAC Panther Conductor IEC DIN 規格 0



ケーブル構造 AAAC Panther Conductor IEC DIN 規格 1

Luoyang Sanwu Cable Co., Ltd. は、登録資本金が 1 億元で、科学研究、産業生産および取引のためのハイテク開発会社であり、世界 33 か国の産業顧客に高品質のワイヤとケーブルの多様な選択肢を提供しています。主な製品は、ACSR、架線、AAAC、AAC、電源ケーブル、BLXY、家庭用電線などです。
Sanwu ケーブルは、さまざまな高度な機器と大量の高度な専門家を所有しています。完全な管理システム、高度な生産プロセス、厳格なテスト手順、信頼性の高い製品品質により、IS09001、IS014001、OHSAS18001、TUV証明書、CCC(中国強制認証)、国家工業生産ライセンスなどを次々と取得しています。
品質に関しては、当社が販売するすべての製品がお客様の要件を満たし、優れたアフターサービスで安心できるように、当社によって高度に管理されています。サービスに関しては、お客様のニーズに焦点を当てています。より満足のいくサービスを提供するために、あなたが要求するものを懸念し、要求してください。

ケーブル構造 AAAC Panther Conductor IEC DIN 規格 2





よくある質問:

Q: あなたは商社ですか、それともメーカーですか?
A: 私達に私達の自身の工場および貿易会社があり、私達の工場に 10 年以上の生産の経験があります。
Q:納期はどのくらいですか?
A: 通常、在庫がある場合は 5 ~ 10 日です。または、商品の在庫がない場合は 15 ~ 20 日で、数量によって異なります。
Q: サンプルを提供していますか?それは無料ですか、それとも余分ですか?
A:はい、無料でサンプルを提供できますが、運賃はかかりません。
Q: 支払条件は何ですか?
A: お支払い<=1000USD、100% 前払い。Payment>=1000USD、前もって 30% T/T、shippment.L/C の前のバランスはまた利用できます。

Q:私たちの国にケーブルを供給したことがありますか?

A: ケーブルは、米国、オーストラリア、スイス、シンガポール、スリランカ、フィリピン、モンゴル、アラブ首長国連邦、イエメン、イラン、イラク、ナイジェリア、エジプト、レソト、カメルーンなど、世界中の多くの国に供給されています。
