| 起源の場所: | 河南省 |
| ブランド名: | Sanwu |
| 証明: | ISO |
| モデル番号: | AAAC |
| 最小注文数量: | 5000m |
|---|---|
| 価格: | Negotiate |
| パッケージの詳細: | 処理された木製のドラム/鋼のロール |
| 受渡し時間: | 2週間 |
| 支払条件: | L/C、T/T、ウェスタンユニオン |
| 供給の能力: | 1日あたりの200トン |
| 名前: | すべてのアルミ合金のコンダクター | サイズ: | 1/0 AWG |
|---|---|---|---|
| 証明: | ISO Certification | ボラッジ: | 最大 380kV |
| 標準: | B-230 ASTM AS BS CSA 規格 | 特徴: | 高い引張強度 |
| ハイライト: | 過酷な環境向けAAAC導体,グリッド寿命のためのアルミニウム合金導体,裸の全AAAC、耐久性向上 |
||

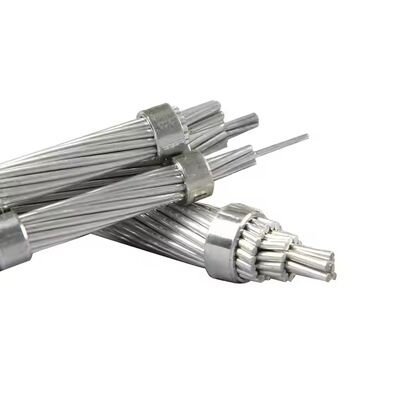

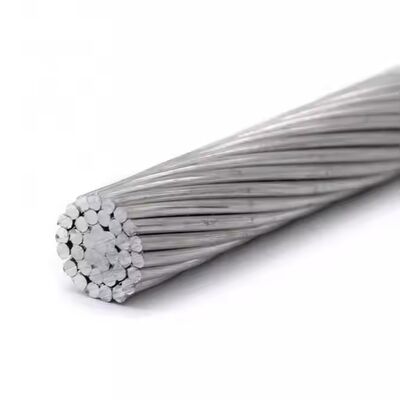

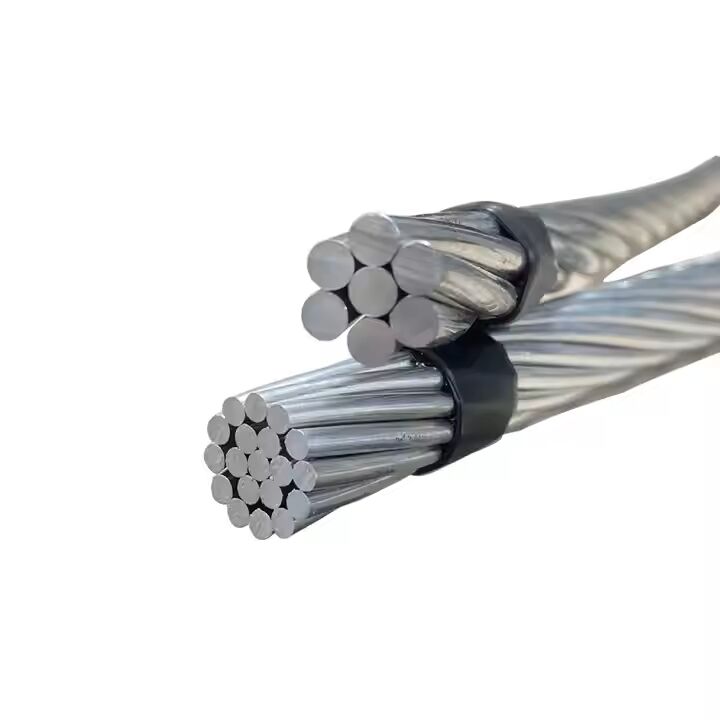

高強度 アルミ・マグネシウム・シリコン合金 AAAC電源配送線用に設計され 優れた機械的耐性,耐腐蝕性傾斜の特徴. IEC 61089,ASTM B 399,BS EN 50182,AS 1531,GB/T 1179などの国際規格に適合し,さまざまなアプリケーションで信頼性の高い性能を提供します.
サービス性能:
(1) エリアコンダクターの長期使用温度は70°Cである.
(2) 希少な気候が起こり,重氷地帯の氷床覆蓋率は低く,最低点の最大ストレスは,短時間破壊力の60%を超えない..
(3) 接続管を接続する際には,接続管の隣にある電導管が突出してはならない.そうでなければ,動作電導管に対する力が不均衡になる.接続器を設置した後,接続管は,腐食から保護するために,水分性のある漆塗りで塗らなければなりません..
(4) 設置中,すべての電流の弧降圧は同じでなければならない.ストレスは通常のストレスの10~15%以上です.
基本概念と材料:
AAACは純粋なアルミ (ECグレード) でなく,アルミ合金,通常アルミ-マグネシウム-シリコン (Al-Mg-Si) シリーズから作られています.最も一般的な合金6201,強度と伝導性の最適なバランスで知られています.
Alloying (adding elements like Mg and Si) significantly improves mechanical properties—primarily tensile strength and fatigue resistance—while retaining aluminium's inherent advantages of lightweight and good conductivity.
導管は,連続鋳造とローリングなどのプロセスで製造され,その後に老化硬化 (熱処理) が行われます.この処理により,微細な金属間化合物 (例えば,Mg2Si) の構造内ワイヤーの最終的な高強度を与えます
2/0 AWGのコンストラクションパラメータ 全アルミニウム合金導体
| 定額 面積 | ストランディング | 総体 | 体重 | 格付け | 電気 | 流動 | |
| 直径 | 強さ | 抵抗力 | 格付け* | ||||
| AWG&MCM | mm2 | 違うわ | mm | kg/km | KN 関連品 | オム/km | A について |
| 6 | 13.2 | 7/1.55 | 4.65 | 36.2 | 4.18 | 2.5361 | 69 |
| 4 | 21.1 | 7/1.96 | 5.88 | 57.9 | 6.69 | 1.586 | 93 |
| 2 | 33.5 | 7/2. 7/2.47 | 7.41 | 92 | 10.6 | 0.9987 | 123 |
| 0 | 53.5 | 7/3.12 | 9.36 | 146.8 | 17 | 0.62592 | 165 |
| 2/0 年齢 | 67.3 | 7/3.50 | 10.5 | 184.8 | 20.4 | 0.49738 | 190 |
| 3/0 年齢 | 84.9 | 7/3.93 | 11.79 | 233 | 25.7 | 0.3945 | 219 |
| 4/0 年齢 | 107 | 7/4. 7/4.42 | 13.26 | 294.7 | 32.5 | 0.31188 | 253 |
| 250 | 126 | 19/2 だった91 | 14.55 | 346.7 | 38.8 | 0.26509 | 280 |
| 300 | 152 | 19/3.19 | 15.95 | 416.7 | 46.6 | 0.22059 | 313 |
| 350 | 178 | 19/3.45 | 17.25 | 487.3 | 52 | 0.1886 | 345 |
| 400 | 203 | 19/3.69 | 18.45 | 557.5 | 59.5 | 0.16486 | 375 |
| 450 | 228 | 19/3.91 | 19.55 | 626 | 66.8 | 0.14683 | 402 |
| 500 | 253 | 4分の1912 | 20.6 | 695 | 74.2 | 0.13224 | 429 |
| 550 | 279 | 37/3 だった10 | 21.7 | 766.2 | 83.9 | 0.11995 | 455 |
| 600 | 303 | 37/3 だった23 | 22.61 | 831.9 | 91 | 0.11049 | 478 |
| 650 | 330 | 37/3 だった37 | 23.59 | 905.5 | 94.9 | 0.1015 | 504 |
| 700 | 354 | 37/3 だった49 | 24.43 | 971.2 | 101 | 0.09464 | 525 |
| 750 | 381 | 37/3 だった62 | 25.34 | 1045 | 109 | 0.08796 | 549 |
| 800 | 404 | 37/3 だった73 | 26.11 | 1109 | 116 | 0.08285 | 569 |
| 900 | 456 | 37/3 だった96 | 27.72 | 1250 | 131 | 0.07351 | 612 |
| 1000 | 508 | 37/4 だった18 | 29.26 | 1393 | 146 | 0.06597 | 653 |
| 1250 | 631 | 61/3 だった63 | 32.67 | 1732 | 179 | 0.05306 | 743 |
| 1500 | 759 | 61/3 だった98 | 35.82 | 2082 | 215 | 0.04414 | 827 |
| 1750 | 886 | 61/4 だった30 | 38.7 | 2431 | 251 | 0.03781 | 904 |
(*) 注:上記表で示す電流の定数値は,風速0.6m/s,太陽熱放射線1200ワット/m2を基準とする.周囲温度50°C&導体温度80°C.
応用:
腐食性環境:海岸線,オフショア風力発電所の接続,化学工業地域
軽量 建設 を 要求 する 地域: 山岳 地形,長距離 の 川 渡り路 (適切な 設計 を 備える),土壌 の 状態 が 悪い 地域.
都市配送線: コンパクト性,美学性 (生地染色がない) と近隣構造への電解腐食の影響の軽減のために評価されています.
森林火災の危険性のある地域: 断層状態では低温の溶けた滴を産生する傾向があるため,より安全とみなされます.
ラインアップグレード/再伝導: 既存の構造を過負荷させずに容量を増やすために,同じ直径の既存のACSR電導体を交換することがあります.慎重に再計算されている場合.
利点:
梱包と輸送:
